一、这些车间现象，可能都不是印刷机的错

烟包商标印刷厂的工程师对以下场景不会陌生：

• 某卷纸上了印刷机没多久就断纸，换一卷同样克重的纸却顺顺当当跑完；
• 印品上出现横向印痕、亮线或色差条，版面位置固定，怀疑过版辊、橡皮布、油墨，换了遍还是有；
• 放卷张力不稳，自动张力系统频繁调节，速度提不上去；
• 多色套印有轻微漂移，环境温湿度查过、设备也校过，问题间歇性出现。

这些现象有一个共同的、但经常被忽略的根因：来料纸卷自身的硬度（紧度）分布不均匀。

纸卷是几千层纸张叠卷而成的累积体。单层纸上千分之几毫米的厚度波动、横幅（横向）松紧差异，卷成母卷后会被逐层放大——某处偏松，卷到几千层就明显"软"；某处偏紧，就成了硬筋。这类缺陷在纸卷端面上看不出来，在线测厚仪对低定量纸张的微小波动也测不出来，但到了印刷机的张力辊上，松处拉伸、紧处起皱，断纸、印痕、套印漂移就全来了。

二、纸卷硬度是什么？怎么测？

纸卷硬度（又称卷紧度）描述的是纸卷横截面上卷绕的紧密程度，常用"减速法"测量：测量头以恒定压力压向纸卷表面，让设备沿纸卷轴向匀速划过，通过减速量换算成硬度值，单位是克力（g）。

好的测量必须给出整条硬度曲线，而不是一个单点数值。 沿纸卷宽度方向连续测量（RoQ 每 2 mm 取一个测点），得到的"硬度—位置"曲线才是判断纸卷质量的完整依据：

• 理想曲线：两端硬度略低于中间（卷取工艺决定的合理形态），从纸芯到纸面整体均匀渐变，无突变、无台阶；
• 典型缺陷曲线：局部出现硬筋或软区（横幅厚度/紧度波动累积所致）、单侧松软（松边卷，baggy roll）、端部突变（对应复卷分切后端面星形、菊花状缺陷）。

传统做法是老师傅敲卷听声判断松紧——经验可靠但无法量化、无法记录、无法交接给下一班。把硬度曲线数字化之后，才能做统计过程控制（SPC）、才能横向比较不同班组不同机台、才能在客诉时拿出数据说话。

三、"测不出"的横幅缺陷，为什么会"印出来"？

《中国造纸》2017 年刊载的应用论文（钱恩，DOI 10.11980/j.issn.0254-508X.2017.10.009）给过一个很说明问题的数据：某 52 g/m² 低定量涂布纸，在线测厚仪测得的单层厚度横幅波动只有 0.7 μm——这已经接近在线测厚能分辨的极限，单看厚度数据几乎可判为"合格"；但该卷对应位置的纸卷硬度波动高达 15%。几千层累积之后，微观波动变成了宏观缺陷，进而在印刷环节表现为印痕与印刷断纸。

对烟包印刷厂，这个机理尤其值得注意：烟用商标纸、接装纸多为低定量纸张（接装纸常见 32~45 g/m²，铝箔衬纸定量也低），恰好处在"在线测厚测不准、硬度测量很敏感"的区间。来料验收只看克重、厚度、白度、水分，是查不出这类隐患的——必须加测纸卷硬度曲线。

四、烟草行业的特殊紧迫性：材料端与印刷端两头都要管

材料端——铝箔衬纸盘条 vs 高速卷烟机。 《中华纸业》2021 年刊载的论文（刘慧枫，DOI 10.3969/j.issn.1007-9211.2021.14.008）指出：卷烟包装机速度已从过去的 300~500 包/分普遍提升到 800~1000 包/分，盘条（铝箔衬纸小卷）两侧卷绕松紧一致性直接决定高速烟机能否稳定运行——松侧断纸、紧侧拉伸变形，都会造成包装机停机。该应用案例中，烟厂以 RoQ 对铝箔衬纸盘条每 2 mm 一点测横幅硬度，用变异系数（CV）结合 SPC 控制图管理母卷质量，同时用于判断复卷分切卷端面径向硬度曲线是否符合"纸芯紧、表面松、无突变"的理想形态，进而保障了高速卷烟机的稳定运行。

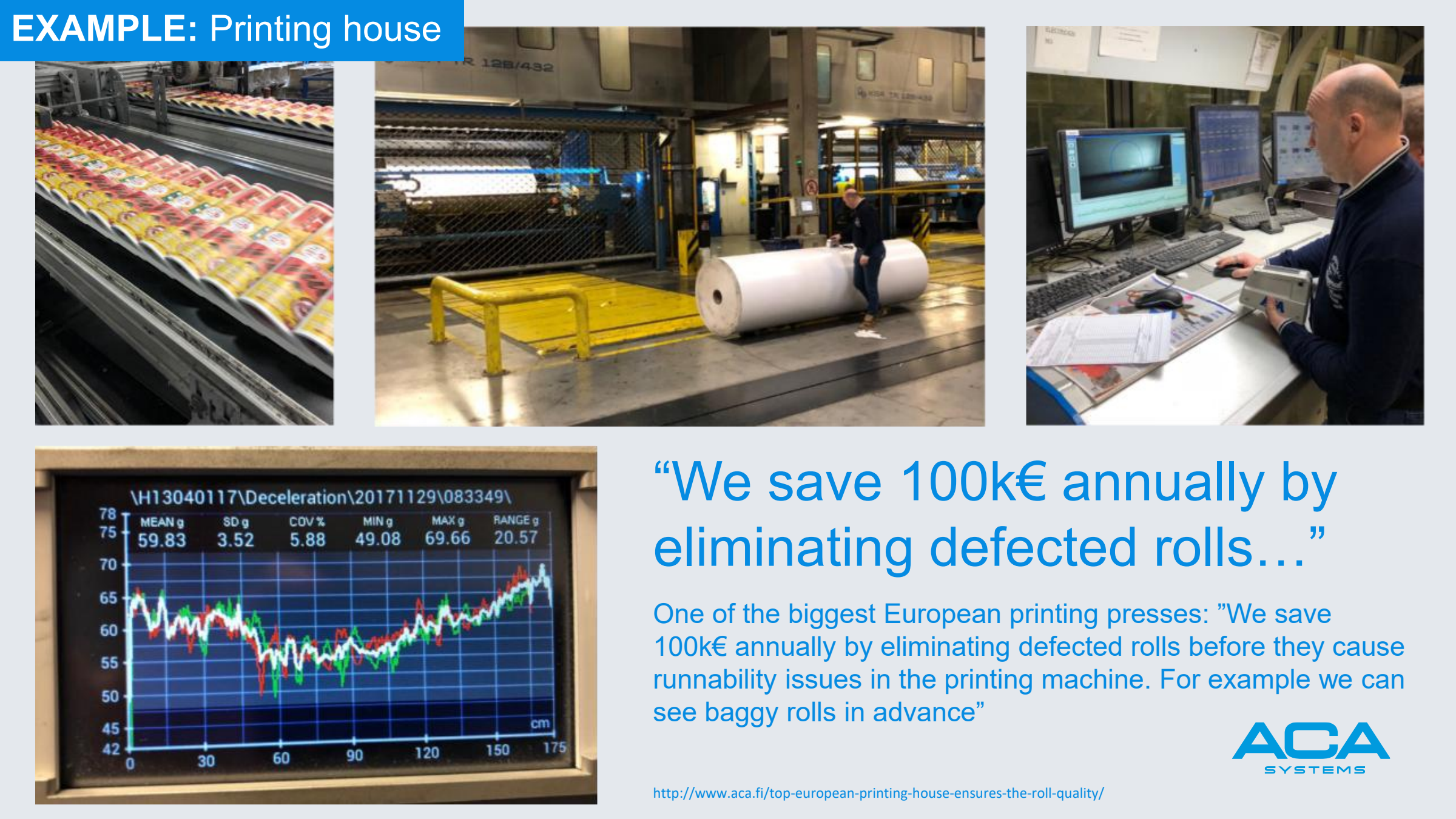

印刷端——商标纸卷来料把关。 烟草印刷商标厂的痛点与第三节所述一致，且更极端：烟包印刷多为高附加值精细产品，一次断纸造成的废品损失和换卷停机时间远高于普通印刷品。欧洲大型印刷厂的公开用户案例（ACA Systems 资料）显示：在缺陷卷上机前将其识别剔除，该厂每年节省约 10 万欧元；其中特别提到硬度曲线能提前识别松边卷（baggy rolls）——这是断纸和套印漂移的常见元凶。

补充一点：烟草材料的上机适应性是行业持续关注的研究方向（如接装纸吸湿特性对上机适应性的影响，刘文婷等，《食品与机械》2019；卷烟接装纸上机适用性关键指标研究，赵海洋等，《包装工程》2023），纸卷卷绕质量正是影响上机适应性的基础变量之一。

五、ACA RoQ：把整条硬度曲线装进口袋

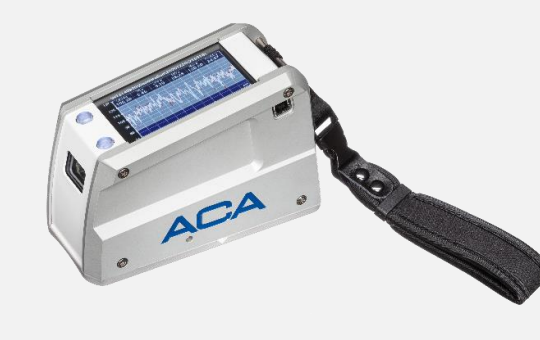

ACA Systems（芬兰，Industrial Physics（IP）集团旗下）的 RoQ 卷材质量分析仪是一台手持式纸卷硬度剖面测量仪，测量时贴住纸卷表面匀速划过数秒，即自动生成整条高分辨率硬度曲线：

观看 ACA Systems RoQ 宣传视频。

除了来料与成品纸卷，RoQ 还可沿辊件轴向连续测量软压光胶辊等辊面的硬度分布——《中国造纸》2017 年论文中记录了一个很典型的用法：在用胶辊表面硬度变异系数 CV 2.9，新磨胶辊 CV 1.8，据此判断旧辊下机更换，比单点邵氏硬度计能发现更多问题。

六、对烟草与烟包印刷企业的落地建议

• 来料验收加一项：商标纸、接装纸、铝箔衬纸盘条的硬度曲线进验收协议，约定 CV 限值与曲线形态（参照钱恩 2017、刘慧枫 2021 两篇论文的做法）；
• 客诉处置有依据：印刷断纸、印痕纠纷时，测一下在用卷与库存卷的硬度曲线，数据说话，避免各说各话；
• 印刷前预检：高价值订单上机前抽检纸卷，把 baggy roll 挡在机外（欧洲印刷厂案例的做法）；
• 向上游延伸：造纸与复卷环节用同一台仪器做横幅控制，供需双方数据同口径，减少"出厂合格、上机出问题"的扯皮。

七、澳普乐提供的方案

北京澳普乐科技是 ACA Systems（芬兰，Industrial Physics（IP）集团旗下）产品在中国市场的授权代理渠道，提供 ACA RoQ 卷材质量分析仪的销售、安装调试、操作培训与应用方法支持，配套提供 RoQ Datasheet、中文彩页及上述应用论文的查阅。如需针对卷烟材料（铝箔衬纸盘条、接装纸、商标纸）或烟包印刷场景建立纸卷硬度检测方法、安排样品测试，欢迎致电 010-83682408 或在线留言。

技术资料下载：ACA RoQ Datasheet（英文）、RoQ 中文彩页（见本站资料下载栏目）。文中 RoQ 设备图与彩页图均来自 ACA Systems 官方资料（图片来源：ACA Systems）。

八、常见问题

问：我们有在线测厚仪，还需要测硬度吗？ 答：需要。如正文所述，低定量纸张单层厚度横幅波动可小到 0.7 μm，在线测厚难以分辨，而几千层累积后的硬度波动可达 15%。厚度合格不等于卷得好，两者互补。

问：敲卷听声的老师傅经验还有用吗？ 答：有用，但经验无法量化交接。硬度曲线测量把老师傅的耳朵变成数据：趋势一致，且可存档、可对比、可写进验收协议。

问：RoQ 能测我们厂的纸吗？ 答：RoQ 测量范围 5~130 g，覆盖绝大多数纸张、纸板及塑料薄膜（含 BOPP 烟膜）。具体材料建议安排实测验证，我们可以安排样品测试。
