盘纸平整度测试仪在烟草行业的应用：给卷烟纸端面质量一把"尺子"

一、端面平整度：盘纸卷绕质量的"晴雨表"

卷烟纸、接装纸以盘纸（纸卷）形态交付使用。盘纸端面是否平整，是卷绕质量最直观的外在表现：卷绕时张力控制不当、纸幅横向定量或水分不均、卷芯变形，都会在端面上留下痕迹——局部凸起、凹陷、喇叭口、菊花芯。

端面不平的盘纸，会给使用方带来一连串麻烦：

• 上机运行不稳：现代卷烟机生产速度高达每分钟数千至上万支，盘纸高速退绕时，端面凹凸会引起纸带张力波动、横向跑偏，轻则钢印位置偏移、接装纸长短不齐，重则断纸停机，既费辅料又费工时；
• 储运环节受损：端面凸出的纸边在搬运、码放中最先磕碰受伤，受伤的纸边恰恰是上机后断纸的高发点；
• 反映工艺问题：端面形态是纸机干燥、卷取、复卷、分切多道工序的综合结果，端面异常往往意味着上游工序存在隐患。

因此，无论卷烟纸厂、接装纸厂还是卷烟厂，盘纸端面质量都是交接检验中绕不开的项目。

二、传统检验方式的局限

长期以来，盘纸端面质量靠"看"和"摸"：目测端面是否整齐，用手感触凸起，或用钢板尺、塞尺粗略比对。这种方式有三个明显短板：一是没有量化数据，"有点不平"无法写进检验报告；二是不可追溯，出现质量争议时拿不出客观依据；三是依赖经验，不同检验员的判断尺度难以统一。随着卷烟厂对来料质量管控日趋严格，供需双方都需要一种客观、可重复的定量检测手段。

三、仪器原理：激光扫描端面，曲线还原平整度

盘纸平整度测试仪采用激光位移测量法：激光位移传感器在步进电机驱动下，沿盘纸端面的直径方向匀速扫描，逐点记录扫描线上各点的高度，形成一条完整的高度曲线，对曲线进行分析即得到该直径方向的平整度。

平整度参数参照 ISO 25178 表面纹理标准定义和计算：

有了这组参数，"端面平不平"就从一句主观评价变成了一组可比较、可追溯的数据，进可写入检验报告，退可作为供需双方验收的依据。

四、测试流程

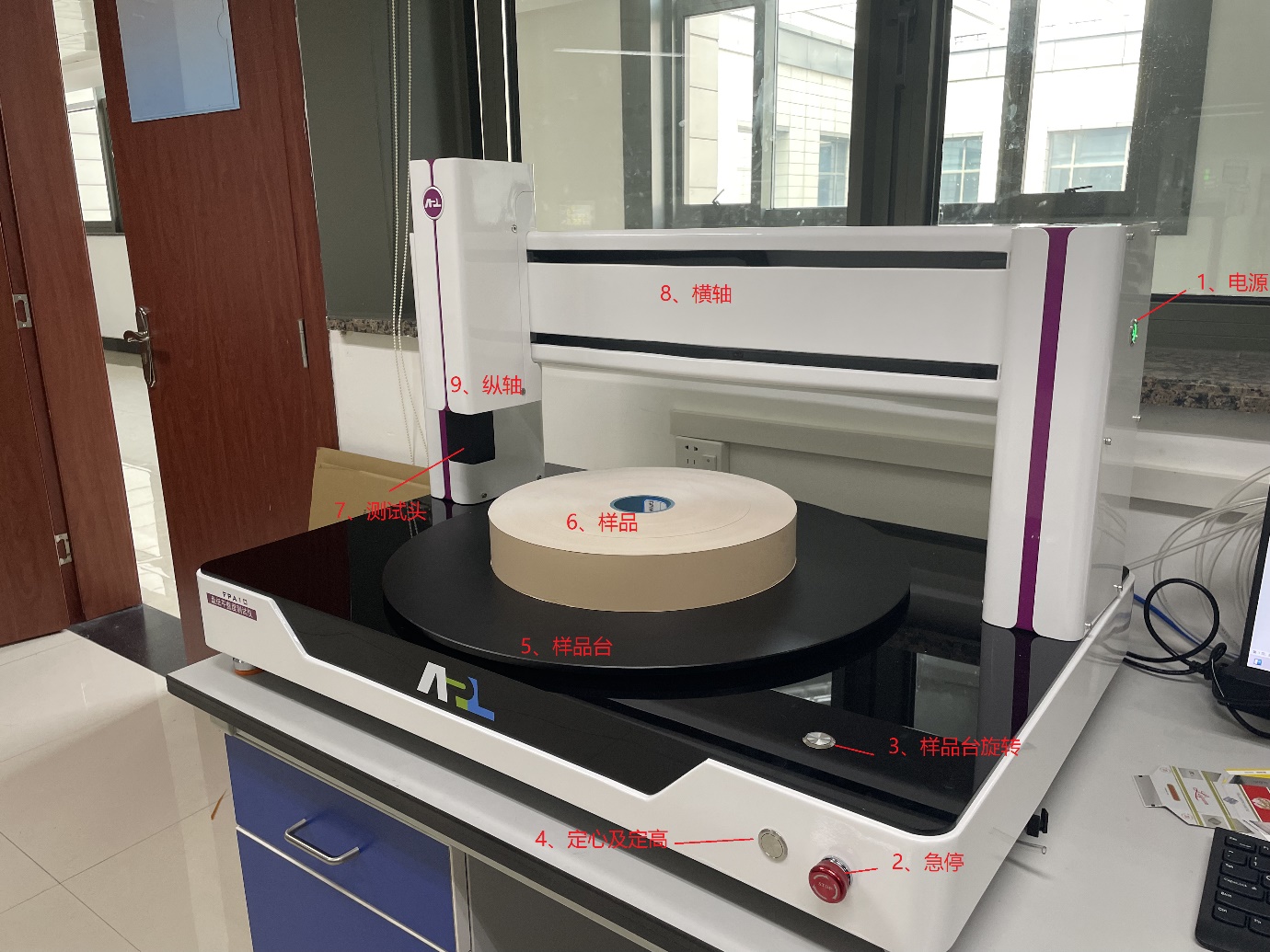

1. 将盘纸样品平稳放置于样品台；
2. 长按面板按钮，仪器自动完成定心与定高（样品中心定位、测试头运行到合适位置）；

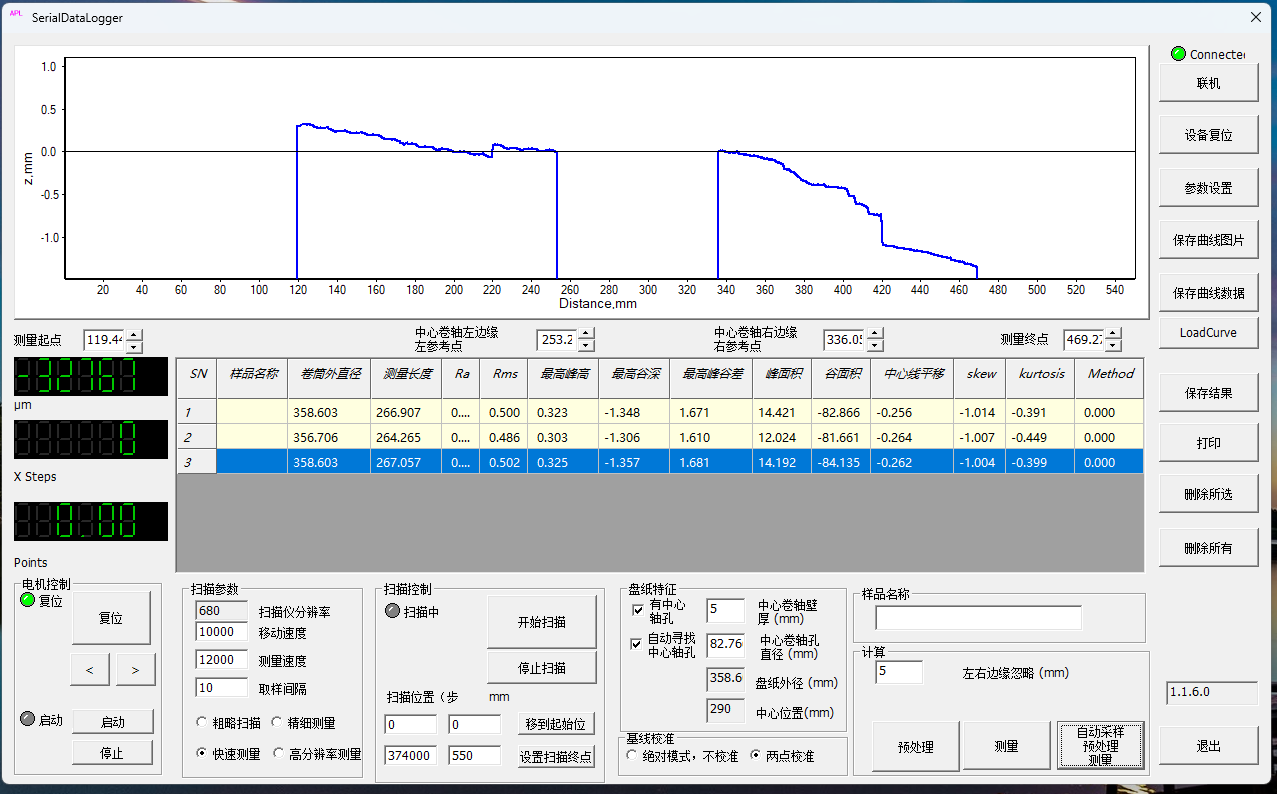

3. 软件中选择"自动采样预处理测量"，激光头沿直径扫描一次，获得一条高度曲线和一组平整度参数；
4. 按样品台旋转按钮将样品旋转 30°，重复测量——通过多角度扫描，全面反映整个端面的形态；
5. 结果可保存为图片或数据文件、导出 txt、打印 PDF 报告，支持历史曲线重新加载对比。

设备使用 220V 电源与 2bar 以上无油无水气源，外形尺寸 920×645×595mm，USB 连接计算机，软件在 Windows 下运行，支持有中心孔样品的自动中心孔探测与两点基线校准。

五、烟草行业的典型应用

1. 卷烟纸、接装纸生产厂的出厂检验。 将端面平整度纳入出厂检测项目，与阴燃速率、透气度、尘埃度等指标共同构成完整的出厂质量档案，向卷烟厂交付可量化的质量凭证。

2. 复卷、分切工序的工艺验证。 卷绕张力曲线调整后，用平整度数据验证调整效果，把"调机靠手感"变成"调机看数据"，缩短工艺摸索周期。

3. 卷烟厂的来料检验。 对不同供应商的盘纸用同一方法、同一参数对比测量，为供应商分级、批次放行提供客观依据；出现断纸、跑偏问题时，平整度数据也是分析原因、界定责任的重要参考。

4. 质量争议仲裁。 量化的曲线与参数报告，可作为供需双方质量争议的客观证据，减少扯皮成本。

六、澳普乐提供的方案

北京澳普乐科技推出的盘纸平整度测试仪，采用激光位移测量与自动定心定高设计，单次扫描即可输出高度曲线与 ISO 25178 参数，操作过程无需复杂培训。结合公司已有的卷烟纸阴燃速度测试仪、盘纸尘埃度测试设备，可为卷烟纸厂、接装纸厂和卷烟厂质检部门提供盘纸质量检测的系列方案。如需了解设备细节或安排样品试测，欢迎致电 010-83682408 或在线留言。

七、常见问题

问：平整度参数为什么参照 ISO 25178？ 答：ISO 25178 是表面纹理参数的国际标准，Sa、Sq、Sp、Sv、Sz 等参数的定义与计算方法成熟通用，借用这套定义描述端面高度曲线，数据含义清晰、便于供需双方统一理解。

问：有中心孔的盘纸能测吗？ 答：可以。软件支持中心孔探测与参数设置，如需精确测量，预先输入卷轴壁厚即可；仪器具备自动寻找中心孔功能。

问：一次完整测试要多久？ 答：单次直径扫描只需数十秒。按每旋转 30° 测一条曲线、测 6 条计算，一个样品全程约几分钟即可完成。
