一、电子电路产品为什么离不开追溯码
打开任何一部智能手机、笔记本电脑或车载控制器，内部的 PCB 印制电路板、FPC 柔性线路板、摄像头模组、电池和连接器上，几乎都能找到一个小小的 Data Matrix 二维码。这些码大多采用激光直接打标（DPM，Direct Part Marking）的方式刻在阻焊层、聚酰亚胺基材或金属表面上，承载着序列号、批次号、生产日期等追溯信息。
对电子制造企业来说，这个小小的码有三个实际作用：
- 制程追溯。SMT 贴片线上每个工位都要扫码过站，码读不出来，这块板就要停线人工干预；
- 质量追溯。终端产品出现质量问题时，靠板上的码反查到具体的生产批次、设备、班次和物料批次；
- 供应链要求。整机厂和品牌方在采购规范中普遍对供应商的条码质量提出等级要求，码的等级不合格，可能整批退料。
码是激光打上去的，打码质量受激光功率、焦距、基材颜色、表面反光等十几个因素影响——打得出来，不代表读得出来；今天读得出来，不代表下游客户的读码器也读得出来。 这就是为什么电子行业需要用标准化的方法对码的质量进行分级检测，而不是"扫一下试试"。
二、电子行业打码检测的三个难点
1. 码越来越小。 FPC 和微型模组上的 Data Matrix 码，尺寸常常只有 2~4mm，模块（X 尺寸）细到 0.1mm 以下，普通读码器和低分辨率检测设备无法按标准完成等级判定。
2. 对比度天然偏低。 激光在黑色阻焊层、琥珀色聚酰亚胺（PI）基材上打出的码，本色与基材反差小；打在铜面、镀金字面上的码又受反光干扰。同一块板上不同位置的码，成像条件可能完全不同。
3. 表面不平整。 柔性板翘曲、元件高低错落，码可能不在同一焦平面上；部分应用还需要在元件侧立、板子竖放等非水平姿态下检测。
这三个难点决定了：电子行业的打码检测，设备必须有足够的光学分辨率、多种照明方式可选，并且支持 DPM 码的专用评价标准。
三、按什么标准检测
| 标准 | 名称/适用对象 | 说明 |
|---|---|---|
| ISO/IEC 15415 | 印刷类二维条码质量检验 | 标签、印刷二维码的等级判定 |
| ISO/IEC 29158 | DPM 直接部件打标码质量检验（原 AIM DPM 指南） | 激光雕刻、点针打标等 DPM 码的专用标准，电子行业主要依据 |
| SAE AS9132 | 航空航天部件打标码标准 | 军工、航空电子件常用 |
| ISO/IEC 16022 | Data Matrix 码制规范 | 码制本身的结构定义 |
| ISO/IEC 15416 / GB/T 14258 | 一维条码质量检验 | 电路板标签上的一维码 |
检测结果按 A、B、C、D、F 五级评定（部分参数按 4.0~0.0 分制），从符号对比度、模块调制、固定图形损伤、网格不均匀性、未使用纠错等参数逐项打分，取各项的较低等级作为综合等级。不少整机厂在来料规范中会写明等级要求（例如不低于 C 级或 B 级），供需双方有了统一的量化判据，争议就有了对证的依据。
四、用 VeriCube 怎么测
REA VeriCube 是德国 REA Elektronik 公司生产的非接触式二维条码与 DPM 码检测设备，针对电子行业的上述难点，它的对应设计是：
1. 可更换镜头模块，覆盖微小码检测。 不同焦距的镜头模块对应 114×71mm 到 9×6mm 不等的视场，最小可测 X 尺寸达 0.036mm，足以覆盖 FPC 和微型模组上的小尺寸 Data Matrix 码。相机分辨率 2592×1944 像素，镜头出厂预调焦和光圈，换镜头即用。
2. 多种光源应对低对比度表面。 标配红光（660nm）或白光（4000K）LED 照明，可选红外（840nm/950nm）和紫外（365nm）光源，另有漫射红光选项用于反光表面。暗室结构排除环境光干扰，保证测量的重复性。

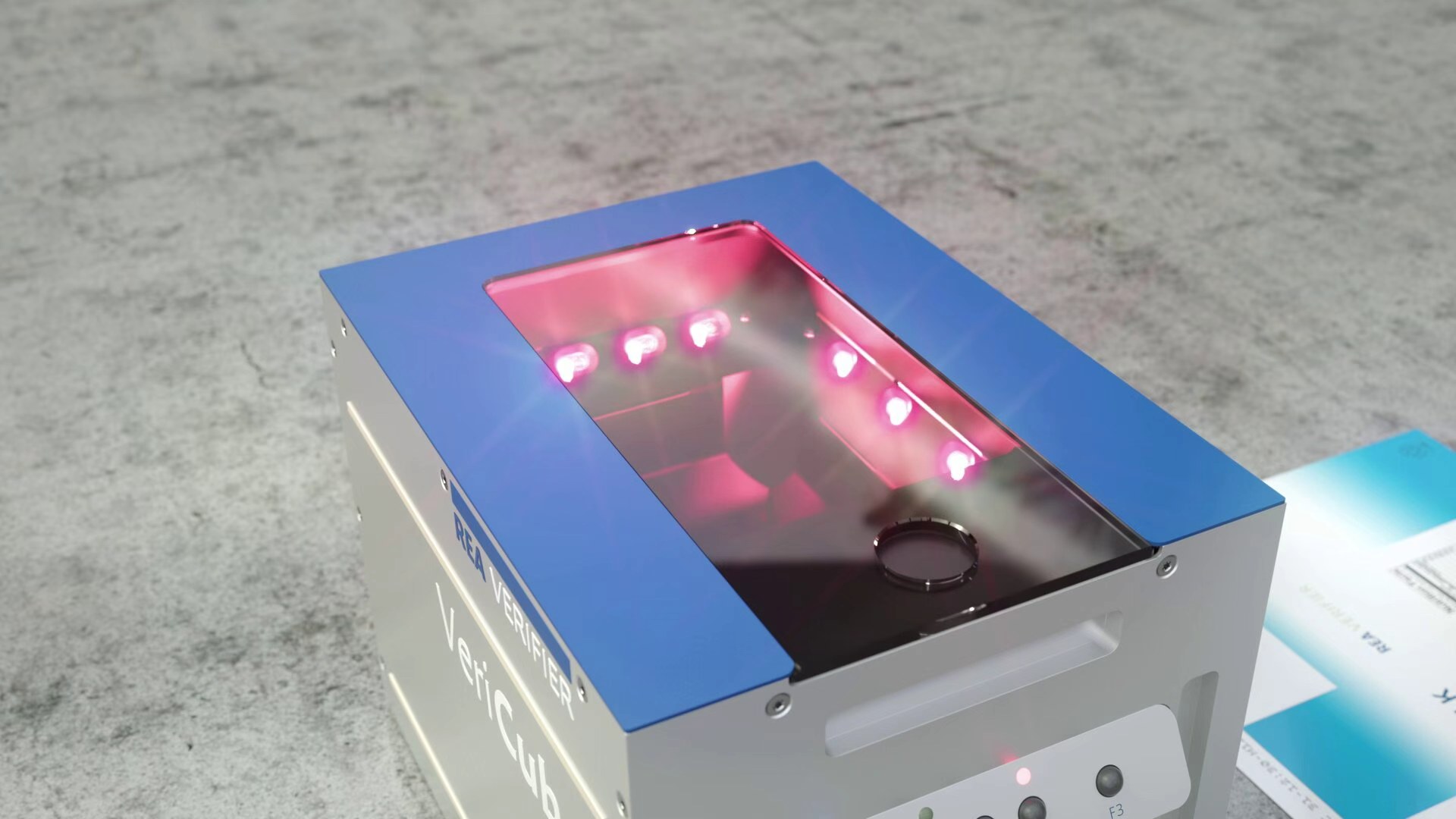

图：REA VeriCube 的测量腔，红色 LED 照明亮起——红光在黑色阻焊层、琥珀色 PI 基材上能获得比白光更稳定的码图像对比度
3. 支持 DPM 专用标准。 可分别按 ISO/IEC 15415（印刷码）和 ISO/IEC 29158、SAE AS9132（DPM 码）评价，同时支持 ISO/IEC 15416 一维码、GB/T 14258 与 ANSI X3.182，测量精度符合 ISO/IEC 15426-1/-2。
4. 三种测量姿态，适应不平整样品。 设备可水平放置、立放或倒置使用，配合可调支架，柔性板、带元件的半成品板都能找到合适的测量位置，测量过程不接触样品。
检测软件为 REA TransWin32（Windows 10/11 64 位），通过网线连接设备（PoE 供电），逐项显示等级参数并输出报告；设置可存为配置文件，换产品型号时一键调用，适合产线旁的抽检工位和实验室使用。
五、电子电路行业的三个典型应用
1. 激光打标工艺调试与验证。 打标工序换基材、换油墨、换激光参数后，用 VeriCube 对样码做等级判定，逐项参数（对比度、调制、固定图形损伤等）能直接指出问题出在哪——是功率不足导致对比度低，还是焦距偏移导致模块变形。把"调机靠试读"变成"调机看数据"，缩短工艺验证周期。

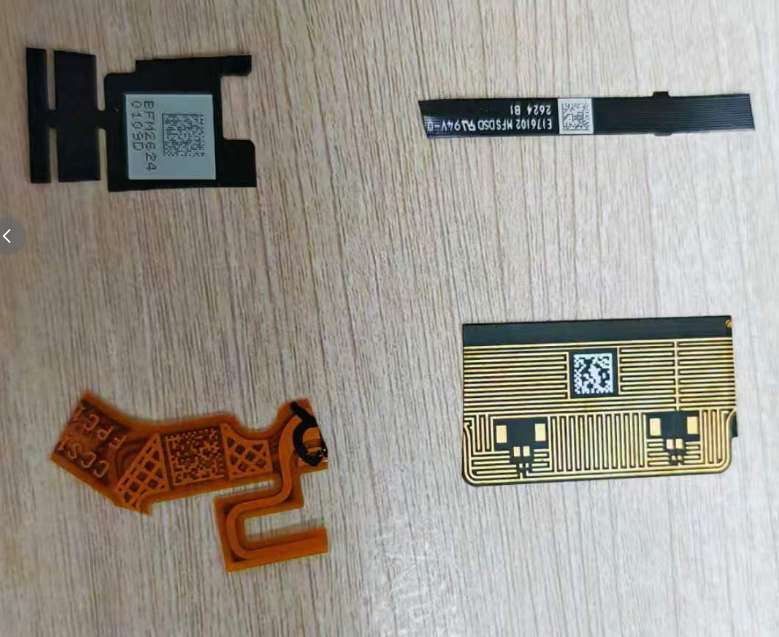

2. FPC/PCB 生产过程的抽检与出货检验。 产线按批次抽样检测，记录每批码的等级分布，形成可追溯的质量记录；出货报告附带条码等级数据，向整机厂客户证明交付质量。北京某 FPC 生产线的实际样品（见配图）上，不同颜色的柔性基材、不同尺寸的 Data Matrix 码并存，正是这类检测的典型对象。
3. 来料检验与供应商质量评价。 整机厂、模组厂对供应商交付的 PCB、FPC、结构件打码做来料抽检，用统一的 ISO/IEC 29158 判据评价不同供应商的打码质量；发生读码争议时，双方按同一标准复测，用数据判定责任。
六、选型与使用建议
电子电路行业选型时关注四点：最小可测 X 尺寸是否覆盖自己产品上的最小码（按最小的板子选镜头模块）；是否支持 ISO/IEC 29158——只支持 15415 的设备不能用于激光 DPM 码的正式判定；光源是否可选——黑色阻焊和 PI 基材常需要红光或红外，反光金属面可能需要漫射照明；报告能否导出存档，以满足客户审核时的追溯要求。
北京澳普乐科技是德国 REA 条码检测设备在国内的供应商，提供 REA VeriCube 二维条码检测仪的销售、安装调试与操作培训。针对电子电路行业，可协助评估样品码的最小尺寸、基材颜色与照明方案的匹配，并提供样品试测。欢迎致电 010-83682408 或在线留言预约测试。
七、常见问题
问：读码器能读出来的码，还有必要用检测仪测等级吗？ 答：有必要。读码器只回答"我能不能读"，不同品牌、不同算法的读码器能力差异很大；检测仪按 ISO 标准回答"这个码的质量余量有多大"。供应链上各家用的读码设备不同，只有标准化的等级判定才能保证码在整条链上都读得出来。
问：ISO/IEC 15415 和 29158 测同一个码结果一样吗？ 答：不一样。29158 是针对 DPM 码的专用标准，照明方式、参数定义和分级规则都针对直接打标的特点做了调整。激光打标的码应按 29158 判定，用 15415 测出的等级不能作为 DPM 码的正式判据。
问：FPC 是软的、会翘，测的时候要不要压平？ 答：VeriCube 为非接触测量，暗室腔体内容纳一定的高度差，轻微翘曲不影响测量；翘曲较大时可用治具轻压或选择倒置测量姿态。设备提供三种摆放姿态和可选支架，适配柔性样品的实际状态。
