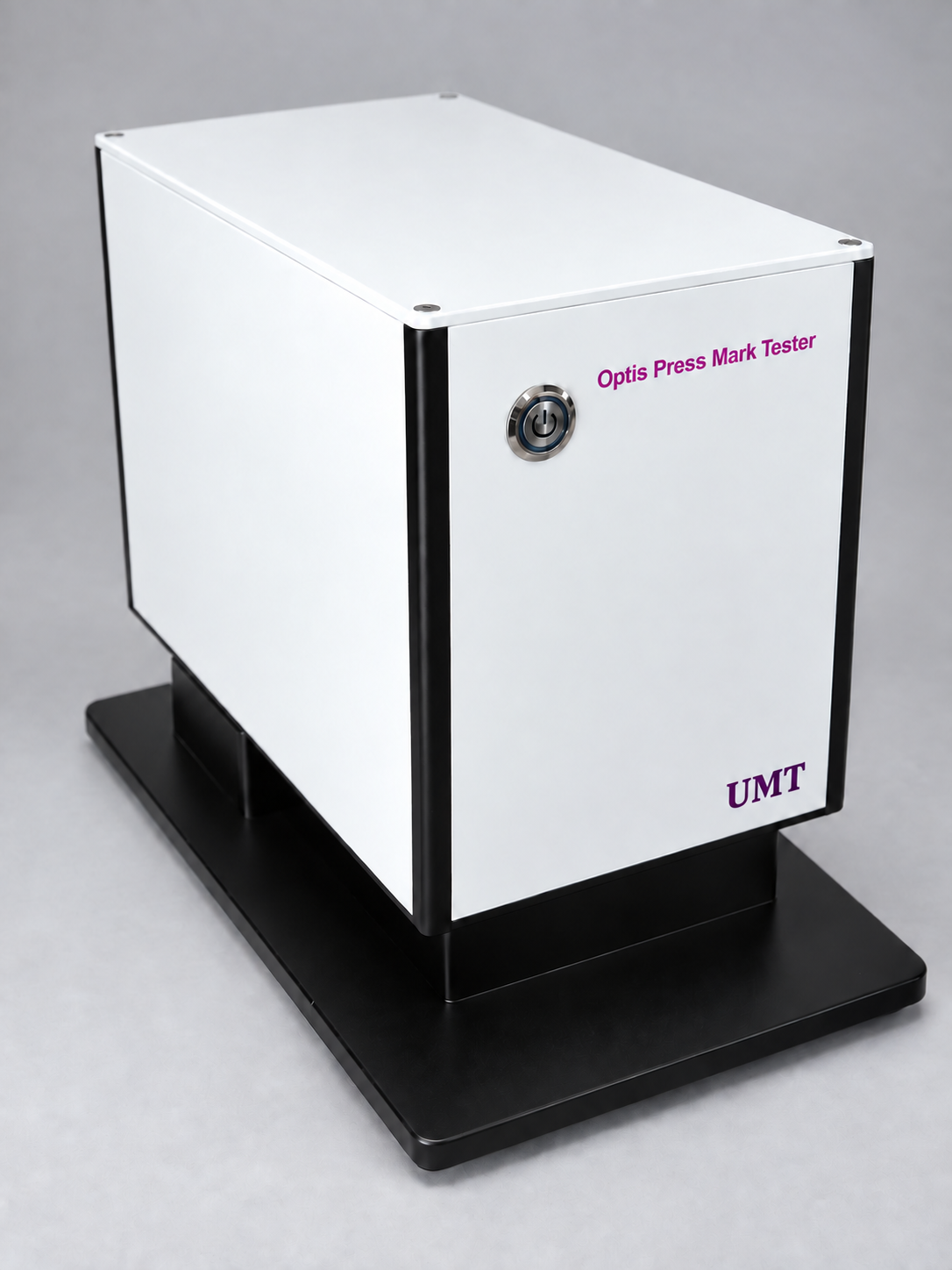

产品概述
用光学成像与三维重构，把卷烟纸罗纹的深度、宽度与粗糙度从“目视比对”变成可记录、可追溯、可统计的物理量值。
检测方式
设备采用光学对比度法与多角度照明三维立体重构进行非接触测量。
02
技术特点
- 5.0 百万像素 CMOS 图像传感器
- 多组单色 LED 光源
- 45/0 度照明形式
- 25 µm 成像分辨率
- 1 µm 深度测量分辨率
- 光学对比度法与多角度照明三维立体重构，非接触测量
- 随机提供灰度及条纹校准板、高度校准标准
03
主要参数
| 分组 | 参数名 | 参数值 | 单位 |
|---|---|---|---|
| 光学与成像系统 | 图像传感器 | 5.0 百万像素 CMOS 图像传感器 | MP |
| 光学与成像系统 | 光源 | 多组单色 LED | - |
| 光学与成像系统 | 照明形式 | 45/0 度 | （°） |
| 光学与成像系统 | 成像分辨率 | 25 µm | µm |
| 测量能力 | 深度测量分辨率 | 1 µm | µm |
| 测量能力 | 测量原理 | 光学对比度法 + 多角度照明三维立体重构（非接触） | - |
| 环境与配套 | 校准标准 | 灰度及条纹校准板；高度校准标准（陶瓷微珠、反射率校准板），随机提供 | - |
04
应用方向
