A型烟丝形态测试仪（烟丝宽度自动测量仪）
产品概述
A 型烟丝形态测试仪是一款用于烟丝长度、宽度及形态参数自动测量的烟草专用仪器。系统通过工业摄像机采集烟丝图像，自动识别单根烟丝，并剔除缠绕、重叠和絮团样品，对有效烟丝的长度、宽度、面积、周长、宽度均一性等参数进行测量与统计。
仪器采用半自动操作模式。测试人员将简单分散后的烟丝放置在测试盘上，启动测量后，设备自动送样、采集图像、识别烟丝、计算参数并保存结果，可兼顾单根烟丝测量精度与批量样品统计效率。
测量功能
- 测量单根及批量烟丝的长度、宽度、面积和周长。
- 分析卷曲指数、扭结指数、分枝指数和宽度均一性。
- 自动识别有效烟丝，并剔除成团、缠绕、交叉和重叠烟丝。
- 生成长度分布、宽度分布及长度—宽度联合分布曲线。
- 模拟筛分并自动计算细丝率、碎丝率和整丝率。
- 分析两种不同形态烟丝的混合比例。
- 可选烟丝颜色测量功能。
测量原理

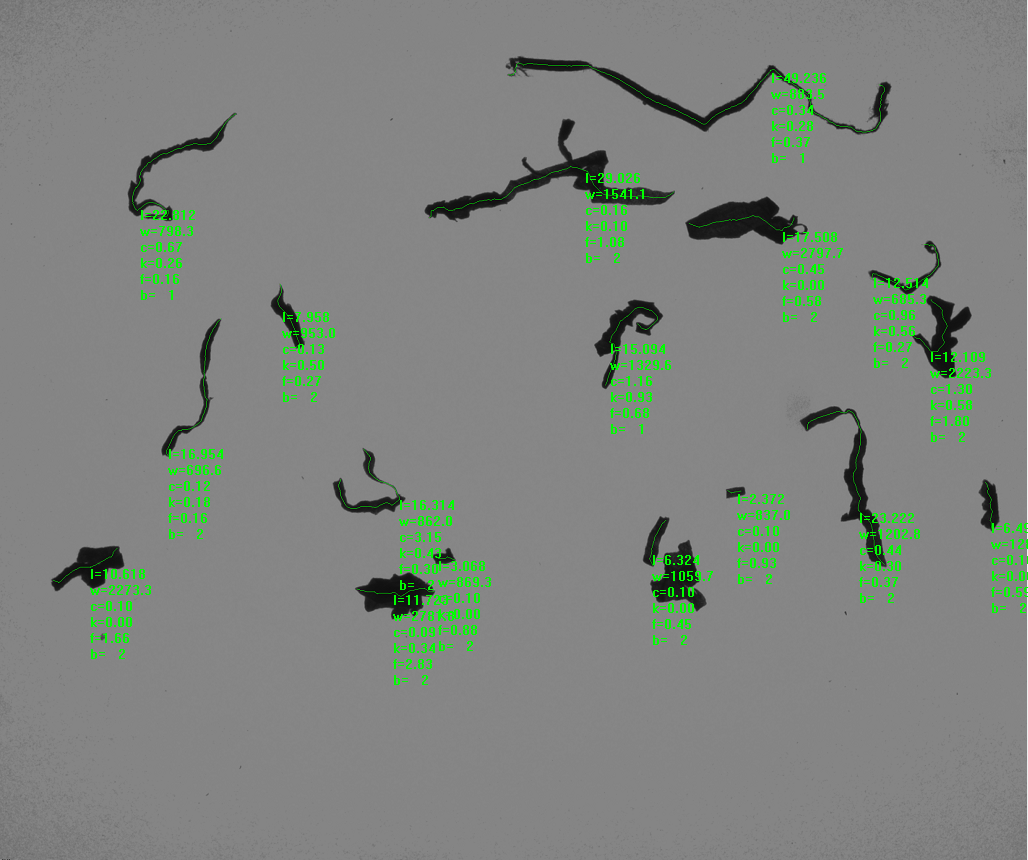

系统采用光学成像和计算机图像处理技术。优化后的算法自动提取单根烟丝中轴线，并沿中轴线逐点扫描宽度；系统能够识别扭曲、交叉等特异点并予以排除，随后计算单根烟丝的平均宽度、宽度不均一性、最大宽度和最小宽度等结果。
技术特点
- 集手动测量与自动测量功能于一体，兼顾单根测量和大样本统计。
- 样品简单分散后即可测量，半自动进样便于控制样品交叉重叠。
- 所有图像、单根烟丝数据和批量统计结果均可保存。
- 图像、分布曲线和测量数据可导出至 Excel 进一步分析。
- 提供 12 个用户自定义测量模板及对应 SOP。
- 支持数据采集和联网，便于实验室质量管理。
主要技术参数
| 操作模式 | 半自动 |
|---|---|
| 测量对象 | 单根烟丝及批量烟丝 |
| 测量区域 | 150 × 150 mm |
| 测量精度 | 0.03 mm |
| 读数分辨率 | 0.01 mm |
| 测量时间 | 1–60 秒 |
| 单帧图像分析时间 | < 0.25 秒 |
| 连续测量数量 | 可连续测量，无上限 |
| 相机 | USB 3.1，500 万像素，物理像素 3.45 μm，最高 35 帧/秒 |
| 光源 | 长寿命频闪 LED 光源，闭环光强控制 |
| 数据输出 | 图像、测量结果、分布曲线及 Excel 数据 |
| 外形尺寸 | 450 × 500 × 690 mm |
| 仪器重量 | 约 45 kg |
典型应用
- 烟丝切丝质量与宽度均一性评价。
- 烟丝长度、宽度和形态分布的批次对比。
- 碎丝率、整丝率及模拟筛分分析。
- 不同烟丝配方和混合比例的研发评价。
- 卷烟企业、烟草研究机构及质量检测实验室。
北京澳普乐科技提供样品测试、设备选型、安装培训和售后技术支持。仪器外观如有调整，以实际交付产品为准。
